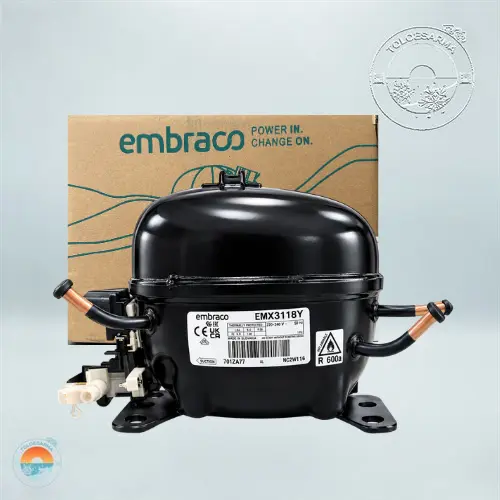

کمپرسور امبراکو 1/4+ مدل EMX3118Y از دیگر کمپرسور های برند معتبر Embraco است که برای استفاده در سیستم‌های برودتی با گاز مبرد R600a طراحی شده است. این مدل با برق 220 تا 240 ولت، فرکانس 50 هرتز و تک‌فاز کار می‌کند.
از نکات مهم هنگام انتخاب این مدل، توجه به نوع مبرد، ولتاژ، فرکانس، محدوده کاری و ظرفیت سرمایشی است. بنابراین EMX3118Y باید با کمپرسور و سیستم برودتی سازگار با R600a جایگزین شود و صرفاً بر اساس عبارت «1/4+» انتخاب نشود و حتما گاز مبرد کمپرسور نیز باید بررسی شود و حتما R600 باشد.
کمپرسور امبراکو EMX3118Y یک کمپرسور پیستونی هرمتیک با توان ۱/۴+ اسب بخار است که با مبرد R600a و در محدوده کاربرد L/MBP طراحی شده است. این مدل دارای موتور RSCR بوده و در شرایط نامی دیتاشیت، ظرفیت سرمایشی ۵۰۱ وات و راندمان ۲٫۲۹ W/W دارد. مشخصات زیر بر اساس اطلاعات فنی ارائه‌شده توسط امبراکو تنظیم شده و برای بررسی مشخصات و انتخاب کمپرسور مناسب قابل استفاده است.
مشخصات اصلی و عملکرد کمپرسور امبراکو 1/4+ مدل EMX3118Y
مشخصات الکتریکی و راه‌اندازی کمپرسور
اطلاعات این بخش مخصوص تکنسین‌های برودتی، تعمیرکاران و نصاب‌ها می باشد که مشخصات مربوط به سیم‌پیچ‌های موتور، جریان قفل روتور و تجهیزات راه‌اندازی کمپرسور را ارائه می‌کند. این اطلاعات می‌تواند هنگام بررسی مدار الکتریکی، عیب‌یابی و کنترل عملکرد سیستم راه‌اندازی مورد استفاده قرار بگیرد.
نقطه عملکرد اصلی کمپرسور امبراکو 1/4+ مدل EMX3118Y
ظرفیت و راندمان کمپرسور امبراکو EMX3118Y به شرایط کاری سیستم وابسته است. مقادیر زیر مربوط به یکی از نقاط عملکرد مشخص‌شده در دیتاشیت امبراکو هستند و برای مقایسه و بررسی عملکرد کمپرسور در شرایط تعیین‌شده کاربرد دارند. در این نقطه، دمای کندانس ۴۳٫۳°C و دمای تبخیر ۶٫۷-°C بوده و ظرفیت سرمایشی کمپرسور ۵۰۱ وات ثبت شده است.
ظرفیت سرمایشی کمپرسور در دماهای مختلف
ظرفیت سرمایشی کمپرسور امبراکو EMX3118Y با توجه به دمای تبخیر تغییر می‌کند. جدول زیر بخشی از داده‌های عملکردی ارائه‌شده در دیتاشیت را در بازه ۳۵- تا ۰°C نشان می‌دهد. همان‌طور که مشاهده می‌شود، با افزایش دمای تبخیر، ظرفیت سرمایشی و دبی جرمی مبرد افزایش پیدا می‌کند. این مقادیر برای بررسی عملکرد کمپرسور در شرایط مختلف کاربرد دارند و نباید به‌عنوان یک ظرفیت ثابت در تمام شرایط کاری در نظر گرفته شوند.
|
کد مهندسی: 710KF77
|
گاز مبرد: R600a
